1.6kW两相交错图腾柱TCM_TPFC

方案简介

随着AI和人工智能等新一代信息技术产业的蓬勃发展，对服务器电源的高效率和小型化要求日益增强。传统功率因素校正（PFC）电路受限于PWM调制模式，难以实现开关管的软开关，因此开关频率的提升始终受限。为了解决这一问题，无桥图腾柱PFC校正电路应运而生，它主要针对PFC电路中功率开关管的软开问题进行了优化。无桥图腾柱PFC校正电路根据电流的工作模式，可分为BCM、CCM和TCM三种类型。在BCM模式下，仅当输入电压的瞬时值小于输出电压二分之一时，功率管处于软开关状态。而在CCM模式下，由于需要带着电流关断功率管，导致损耗较大。不过，通过采用GaN或SiC功率管的几乎零反向恢复特性，可以在关断时大幅减小电流和电压的交叠面积，从而降低损耗。然而，目前GaN和SiC功率器件的工艺复杂且成本较高。TCM模式则允许上下两只管子均实现软开通，因此在实际的电源产品开发中，更多电源厂商倾向于选择TCM功率校正电路。

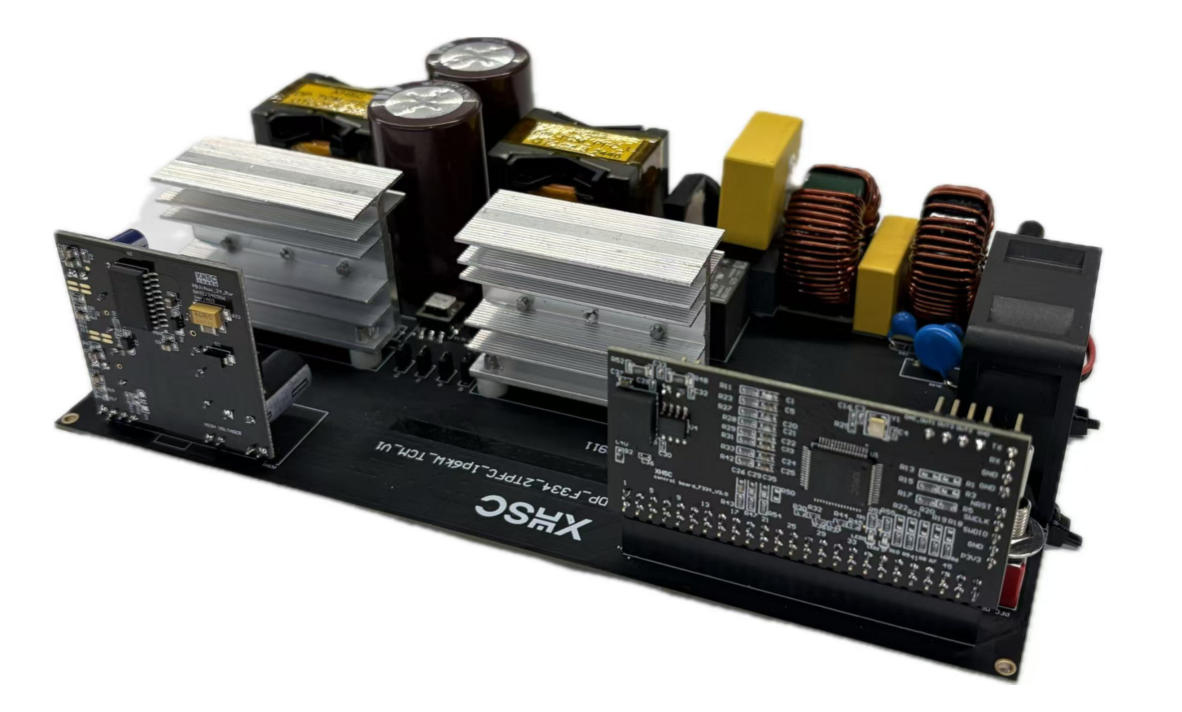

本参考设计基于小华HC32F334数字电源芯片完成了两路交错无桥图腾柱TCM_PFC的应用方案开发，验证了HC32F334芯片完全能够胜任模拟与数字相结合、需要复杂PWM发波的数字电源应用场景；高效的系统设计、出色的性能指标以及完整的故障保护机制，验证了小华HC32F334芯片针对数字电源设计的优异性能。

方案主要规格
