1.2kW单路无桥图腾柱CCM_TPFC

方案简介

随着人工智能领域的蓬勃发展，服务器电源面临着提升效能与缩减体积的双重考验。传统CCM无桥功率因数校正（PFC）电路，受限于二极管的反向恢复问题，难以达到更高的能效要求。为应对此挑战，无桥图腾柱PFC电路应运而生，它针对传统电路中的能量损耗进行了有效优化

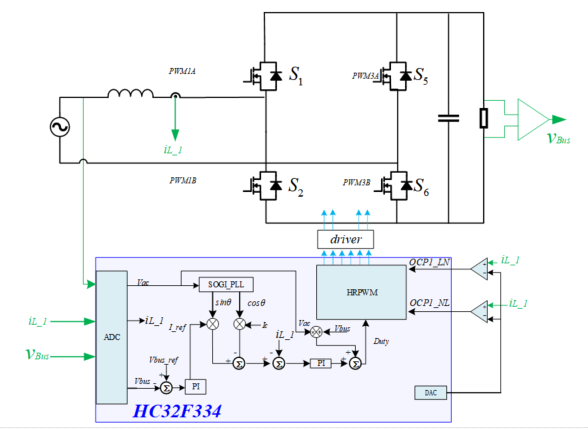

尽管传统的无桥PFC电路通过移除整流桥减少了导通损耗，但其电流路径仍需经过多个高损耗半导体器件，因此整机效率提升有限。特别是在CCM硬开关模式下，硅基MOSFET受反向恢复特性制约，高频运行受限，效率难以突破98%。图腾柱PFC电路通过精准控制四只MOS管的导通，大幅降低了电流导通回路的损耗。同时，结合第三代半导体材料，图腾柱PFC能够进一步提升工作频率，从而更有效地减小电源模块的体积。

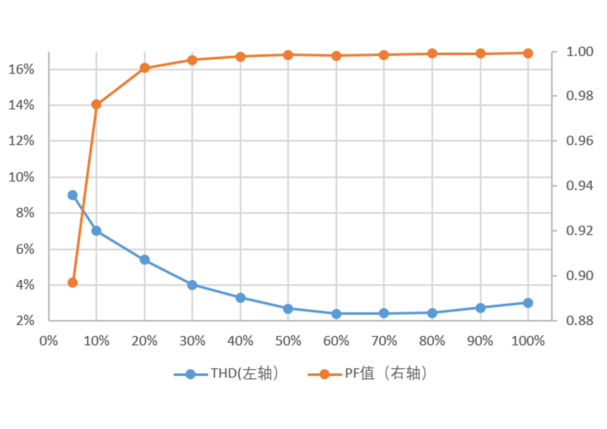

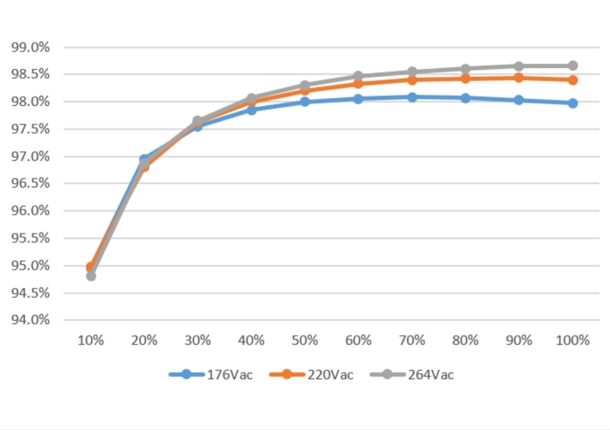

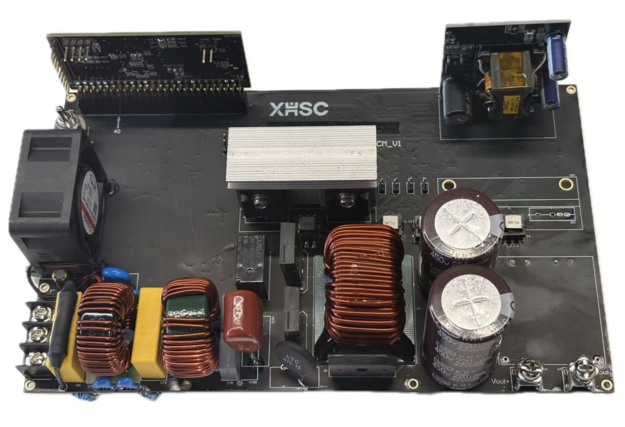

基于上述原理，我们利用小华HC32F334芯片成功研发了一款1.2KW CCM PFC电源。经过严格的测试验证，该电源展现出卓越的性能，包括高效率、低输入纹波、低总谐波失真（THD）以及高PFC校正因数等优点。

参考设计主要规格
