方案简介

随着新能源需求的增加，大功率双向直流变换器受到越来越多的关注。其中，双有源桥直流变换器(DAB)由于具有高功率密度、高电压传输比、易于实现软开关等优点，在新能源汽车、电力电子变压器、可再生能源发电等场合有着重要的应用。本参考设计基于小华HC32F334数字电源芯片完成了双有源桥DAB的应用方案开发，验证了HC32F334芯片完全能够胜任模拟与数字相结合、需要多重移相的复杂PWM发波数字电源应用场景；高效的系统设计、出色的性能指标以及完整的故障保护机制，验证了小华HC32F334芯片针对数字电源设计的优异性能。

方案主要规格

•  原边侧电压范围： 350~420V

•  副边侧电压范围： 42~55V

•  最大输出功率：   1200W

•  开关频率：       100kHz

•  峰值效率：       97.0%

方案主要性能优势

•  基于自主知识产权的数字电源控制器方案

•  采用三重移相控制方案，提高系统效率

•  使用芯片自主间隔运行功能实现burst模式与连续运行无缝切换，burst模式下输出电压纹波小

•  刹车保护功能齐全：输入输出过流，腔电流过流，输入输出过压等

•  效率高达97.0%

系统框图和硬件平台

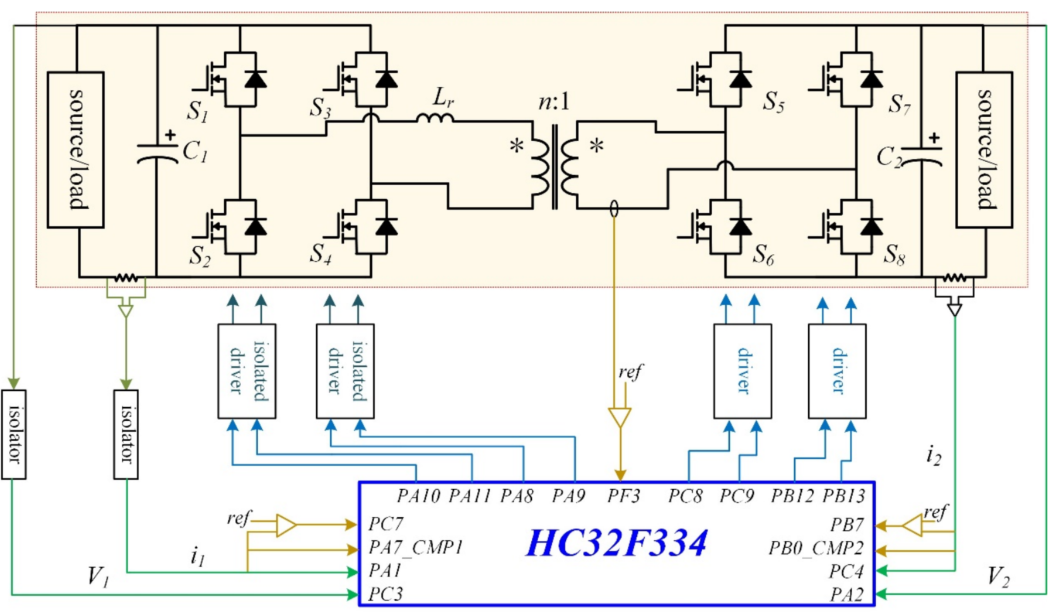

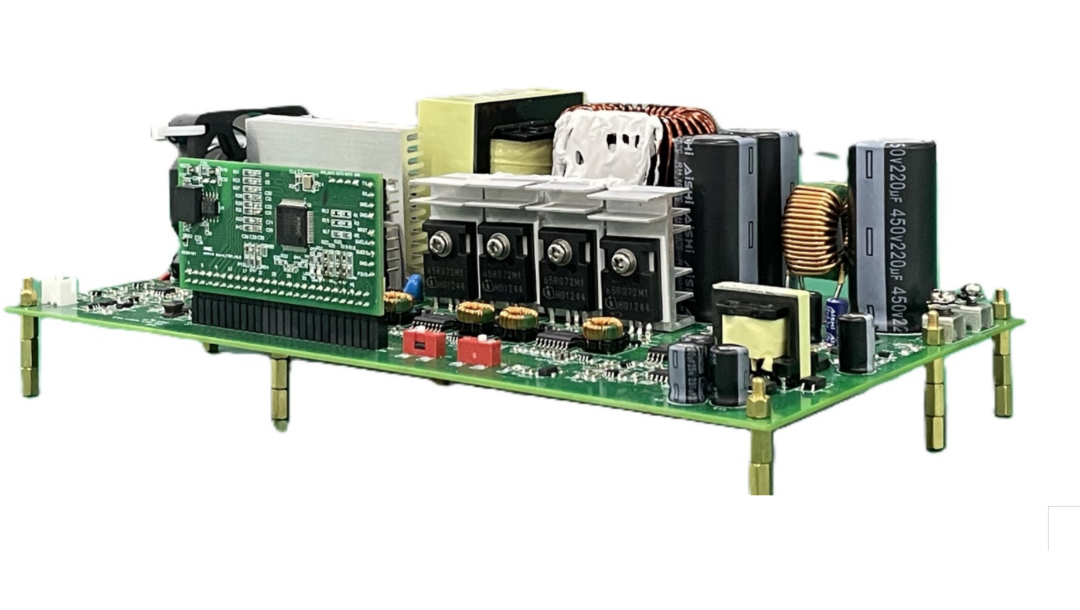

DAB系统框图	DAB实物图

方案主要测试结果

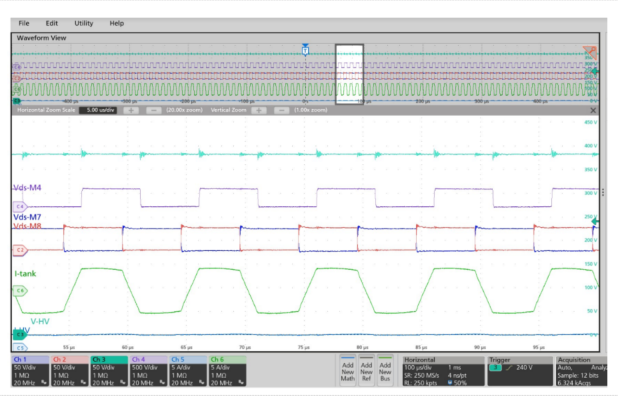

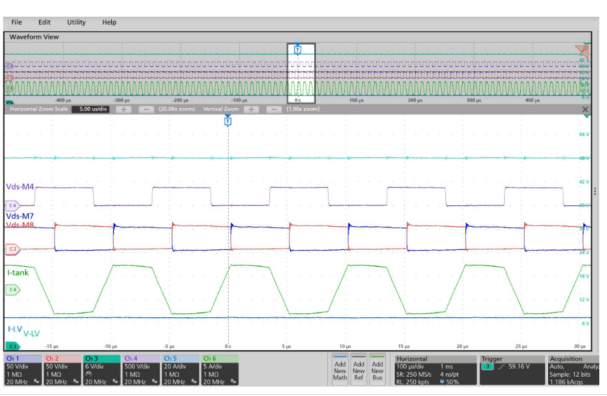

正向额定满载波形	反向额定满载波形

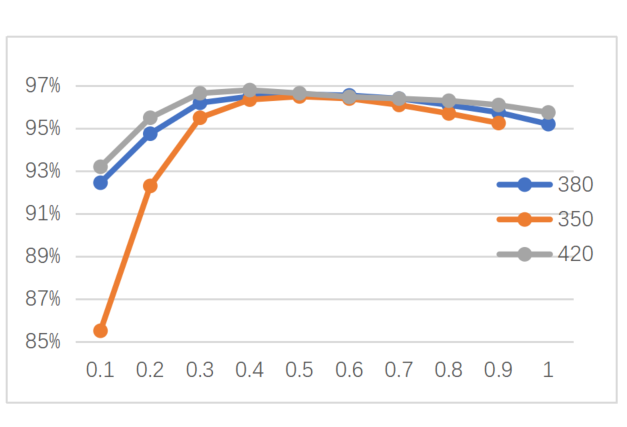

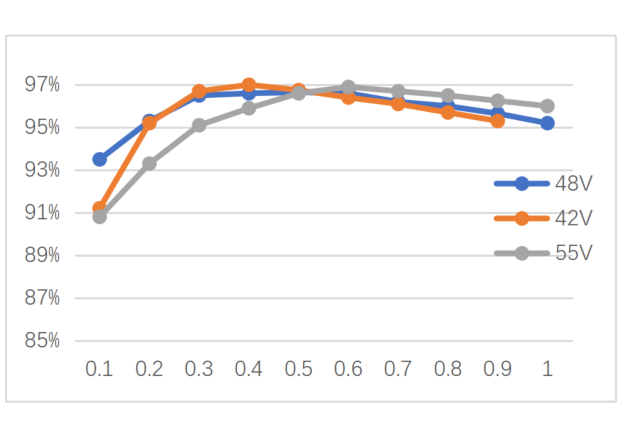

正向效率曲线(横轴：功率/pu)	反向效率曲线(横轴：功率/pu)

方案主要资料下载

DP_F334_DAB_1p2kW_V1_lib.zip

Dual Active Bridge (DAB) Based on HC32F334_flyer-V1.3-EN.pdf

基于HC32F334的双有源桥DAB参考设计简介V1.3.pdf

基于HC32F334的双有源桥DAB参考设计操作指南_V1.1.pdf

基于HC32F334的双有源桥DAB参考设计应用手册_V1.3.pdf
