500W非隔离双向DC/DC-FSBB

方案简介

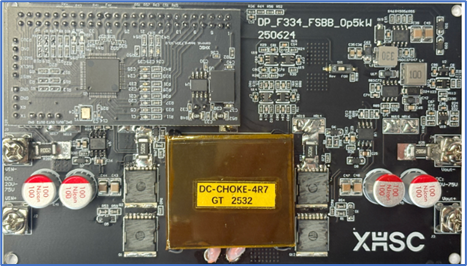

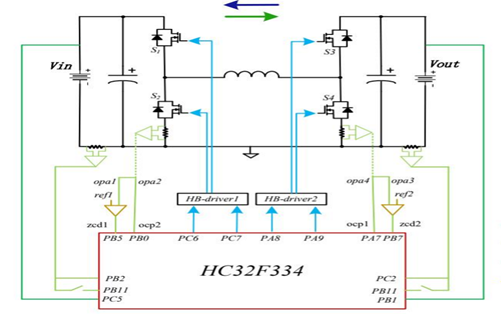

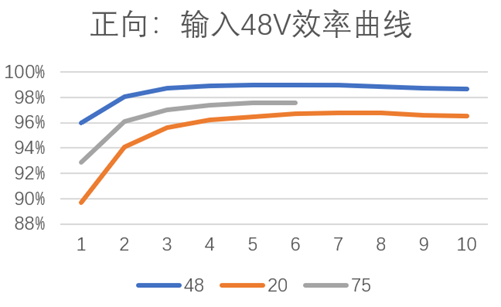

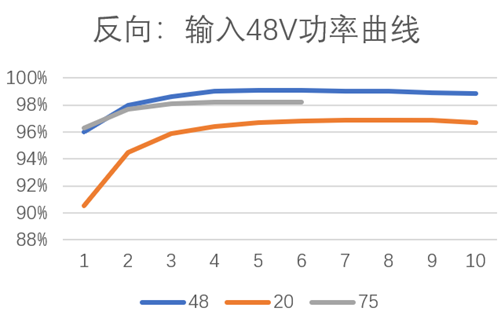

在新能源储能、电动汽车以及便携式大功率设备不断发展的当下，实现高效双向能量流动已成为关键需求。然而，传统隔离拓扑结构存在变压器体积庞大、成本高昂等问题，这使得其难以契合紧凑型设备对高功率密度的要求。尤其是在追求系统轻量化以及需要适应宽电压范围的场景中，例如锂电池储能系统、光伏微网、PD快充行业，还有数据中心服务器电源、工业电机驱动等领域，传统隔离拓扑的局限性愈发凸显。相比之下，非隔离四开关Buck - Boost拓扑则展现出独特优势。基于此我们采用小华半导体HC32F334芯片作为核心控制单元，成功设计并开发出一款额定功率为500W的四开关BUCK-BOOST拓扑结构电源。在完成样机制作后，依对该电源进行了涵盖效率、输入电压适应性等多维度的严格性能测试与验证。测试数据显示，该电源在全负载范围内均展现出优异的转换效率，且具备宽泛的输入电压兼容能力，整体性能表现卓越。

方案主要规格
