方案简介

随着人工智能快速发展，服务器电源面临提升能效与缩减体积的双重挑战。传统CCM无桥PFC电路受二极管反向恢复问题制约，电流路径需经过多个高损耗半导体器件，整体能效提升有限。尤其在CCM硬开关模式下，硅基MOSFET因反向恢复特性差而难以高频运行，导致损耗较高。无桥图腾柱PFC电路通过精准控制四只MOS管的导通，大幅降低了导通回路损耗；结合第三代半导体材料，可进一步提高工作频率，有效缩小电源模块体积。此外，新型储能系统与车载OBC常需对外放电。以家庭储能为例：并网逆变模式下，将电池直流电逆变为交流电回馈电网或为负载供电；离网模式下，可独立构建微电网实现自给自足的电力供应。无桥图腾柱拓扑在双向能量流动中具有广泛实用价值。

方案主要规格

•  AC电压：        AC176-264V

•  DC电压：        DC350-420V

•  INV电压：       220V/50Hz±5%

•  功率：            1200W

•  峰值效率：       98.4%

•  工作频率：       80kHz

•  PFC功率因素： 峰值0.999

•  THDi：           3.0%@220V

•  THDu：           <3.0%@220V

方案主要性能优势

•  基于自主知识产权的数字电源控制器方案

•  输入输出OVP和电感电流正向OCP保护等

•  效率高达98.4%

•  整流模式PF和THDi满足最新M-CRPS标准

•  逆变模式THDu＜3%

系统框图和硬件平台

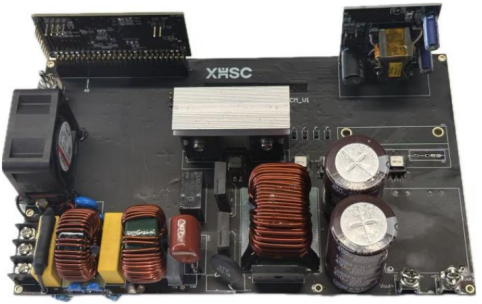

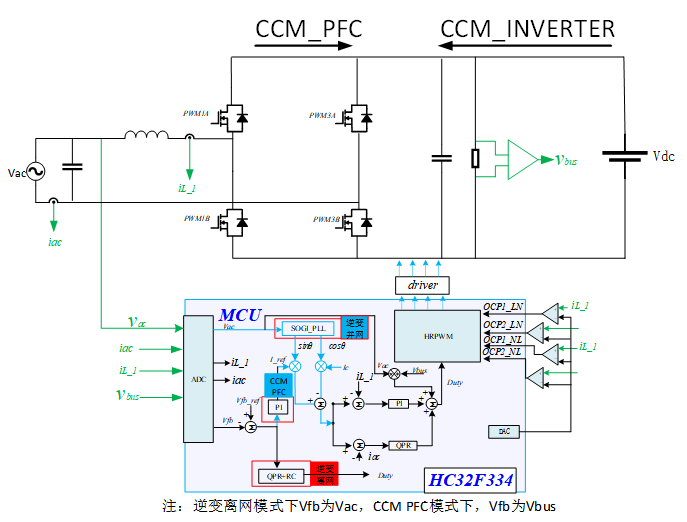

1.2KW无桥图腾柱CCM双向ACDC系统框图	1.2KW无桥图腾柱CCM双向ACDC实物图

方案主要测试结果

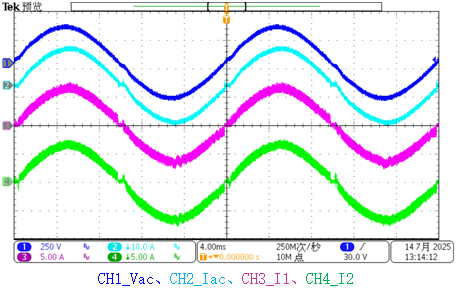

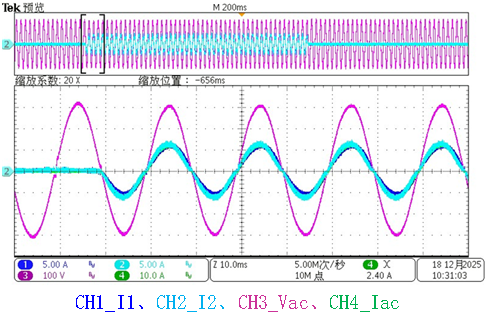

PFC满载波形	INV满载波形

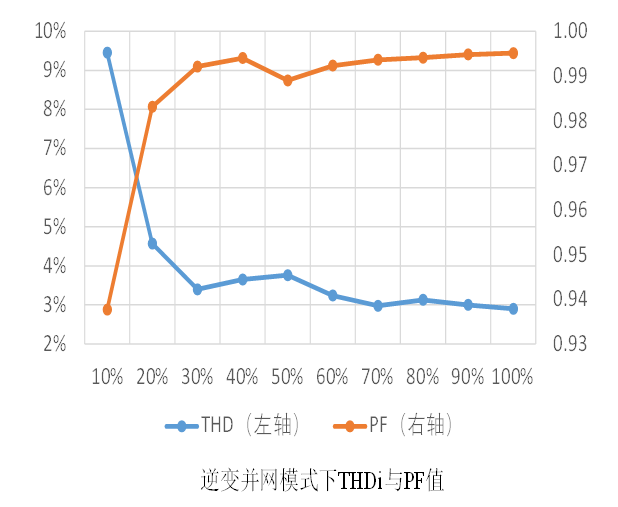

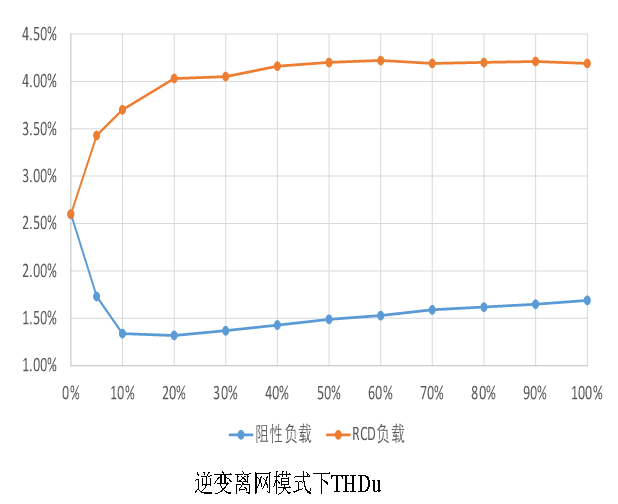

双向模式下THDi、PF值@交流220V	双向模式下THDu@交流220V

方案主要资料下载

1.2KW无桥图腾柱CCM双向ACDC操作指南_V1.0.pdf

1.2KW无桥图腾柱CCM双向逆变器参考设计AN手册V1.0.pdf

基于HC32F334的1.2KW无桥图腾柱CCM双向ACDC方案简介V1.0.pdf

Single_phase_pfc_inverter-CCM_LBW_lib_1.0.rar

HC32F334芯片资料

HC32F334
