2KW交错无桥图腾柱CCM双向ACDC
方案简介
随着人工智能快速发展，服务器电源面临提升能效与缩减体积的双重挑战。传统CCM无桥PFC电路受二极管反向恢复问题制约，电流路径需经过多个高损耗半导体器件，整体能效提升有限。尤其在CCM硬开关模式下，硅基MOSFET因反向恢复特性差而难以高频运行，导致损耗较高。无桥图腾柱PFC电路通过精准控制四只MOS管的导通，大幅降低了导通回路损耗；结合第三代半导体材料，可进一步提高工作频率，有效缩小电源模块体积。此外，新型储能系统与车载OBC常需对外放电。以家庭储能为例：并网逆变模式下，将电池直流电逆变为交流电回馈电网；离网模式下，可独立构建微电网实现自给自足的电力供应。无桥图腾柱拓扑在双向能量流动中具有广泛实用价值。
方案主要规格
• AC电压： AC176-264V
• DC电压： DC350-420V
• INV电压： 220V/50Hz±5%
• 功率： 2000W
• 峰值效率： 98.4%
• 工作频率： 80kHz
• PFC功率因素： 峰值0.999
• THDi： 3.0%@220V
• THDu： <3.0%@220V
方案主要性能优势
• 基于自主知识产权的数字电源控制器方案
• 输入输出OVP和电感电流正向OCP保护等
• 效率高达98.4%
• 整流模式PF和THDi满足最新M-CRPS标准
• 逆变模式THDu＜3%
系统框图和硬件平台
|
|
|
|

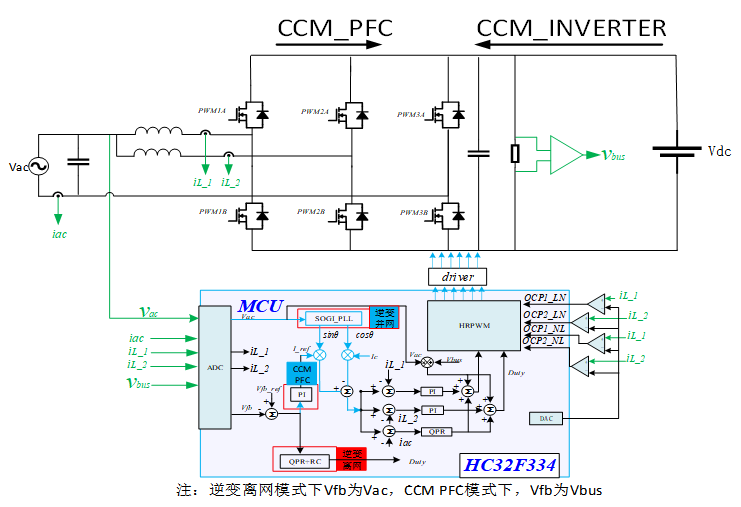

交错无桥图腾柱CCM双向ACDC系统框图 |

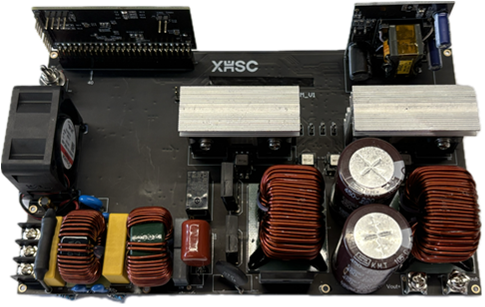

交错无桥图腾柱CCM双向ACDC实物图 |
方案主要测试结果
 |
|
|

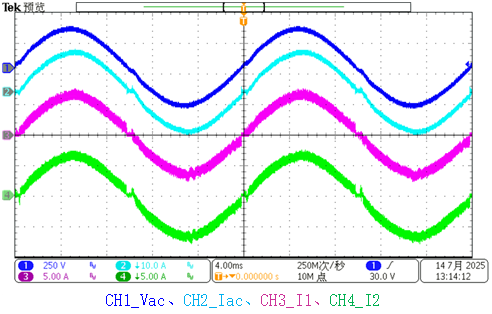

PFC满载波形 |

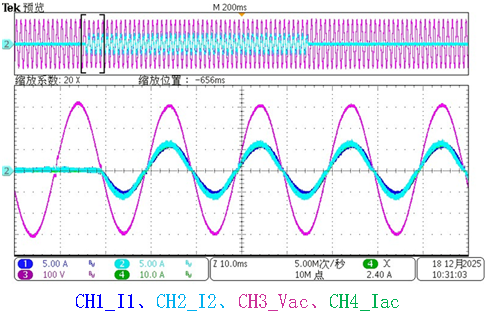

INV满载波形 |
|
|
 |
|
双向模式下THDi、PF值@交流220V |
双向模式下THDu@交流220V |
方案主要资料下载
2KW交错无桥图腾柱CCM双向逆变器参考设计AN手册V1.pdf
基于HC32F334的2KW交错无桥图腾柱CCM双向ACDC方案简介V1.0.pdf
Two_phase_pfc_inverter-CCM_LBW_lib_1.0.rar
HC32F334芯片资料
